Ferrit Boncuk Nedir? Ferrit Boncuklar Nasıl Çalışır ve Ne İşe Yarar?

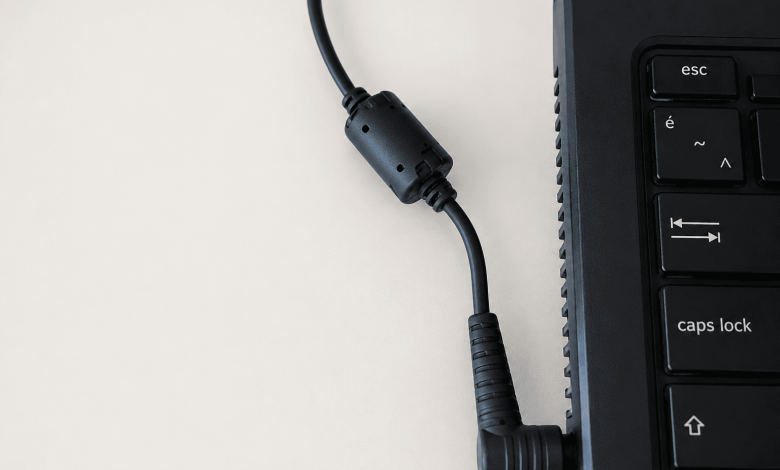

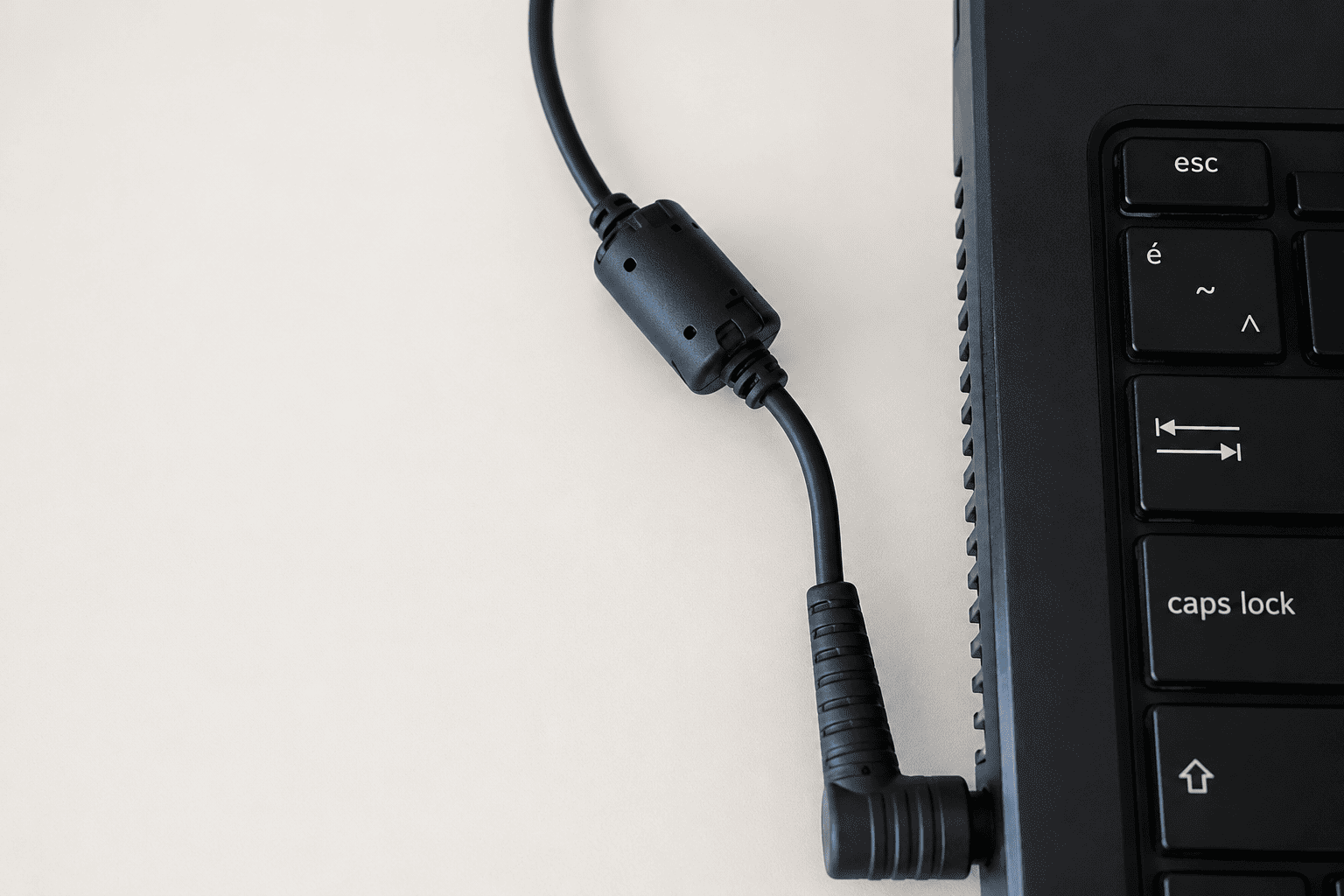

Ferrit boncuk (ferrite bead), elektronik cihazlarda yüksek frekanslı gürültüyü ve elektromanyetik interferansı (EMI) bastırmak için kullanılan küçük ama çok etkili pasif bileşenlerdir. Dizüstü bilgisayar şarj kablolarında, USB kablolarında, HDMI kablolarında ve güç adaptörlerinde sıkça gördüğünüz silindirik parçalar işte bu ferrit boncuklardır.

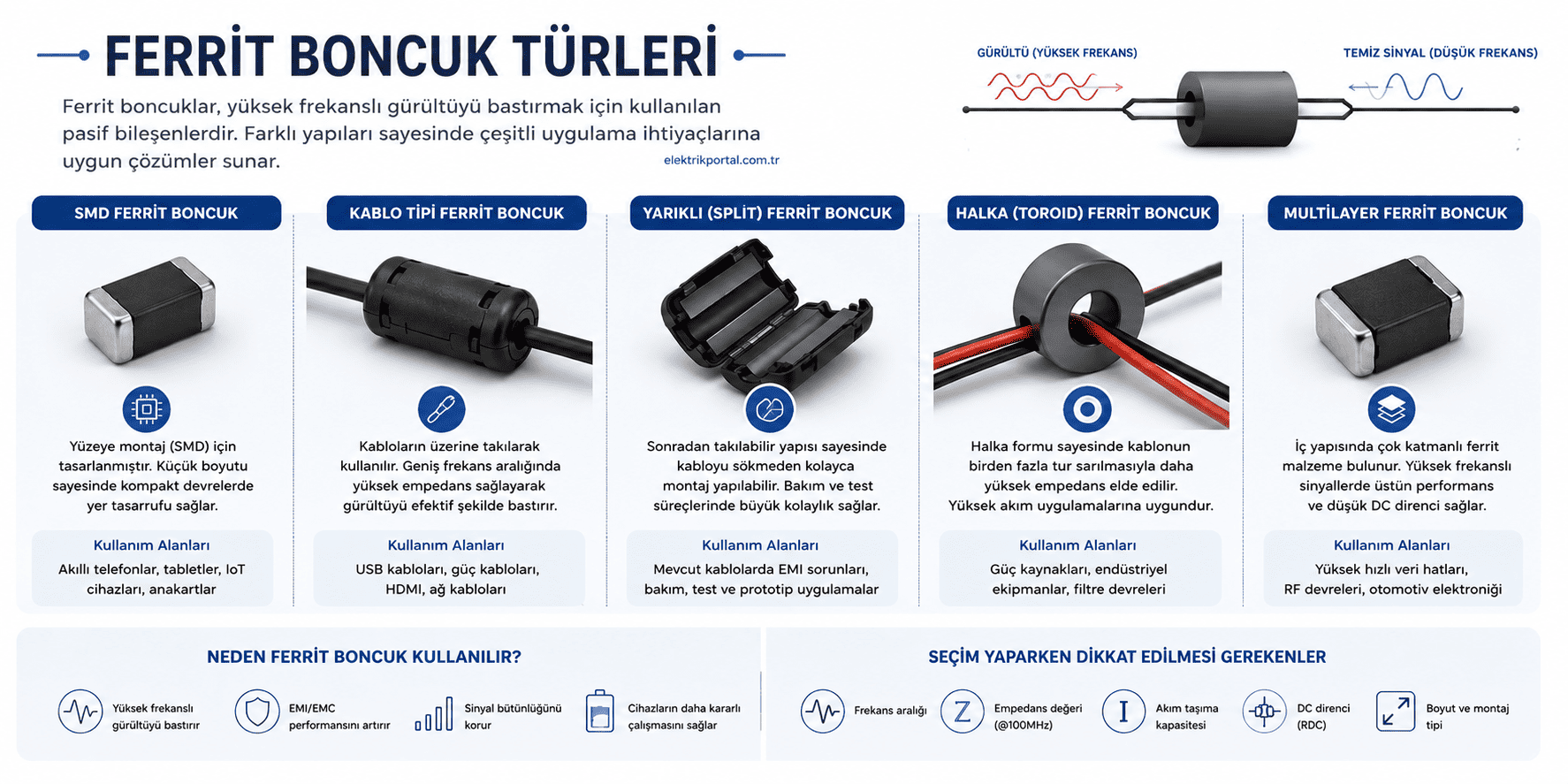

Bu yazıda ferrit boncuk nedir, nasıl çalışır, türleri nelerdir ve nerelerde kullanılır gibi konuları detaylıca ele alacağız.
Ferrit Boncuk Nedir?
Ferrit boncuklar, manyetik ferrit malzemeden üretilen özel çekirdeklerdir. Genellikle güç kaynağı hattı veya sinyal hatlarının etrafına yerleştirilir. Amaçları, yüksek frekanslı istenmeyen sinyalleri (gürültü) bastırarak cihazların daha temiz ve kararlı çalışmasını sağlamaktır.
Hem endüstriyel cihazlarda hem de günlük tüketici elektronikte (telefon şarj cihazı, bilgisayar, televizyon vb.) yaygın olarak kullanılırlar.
Ferrit Boncuklar Nasıl Çalışır?
Ferrit boncukların çalışma prensibi Faraday Yasası’na dayanır.
İletken üzerinden yüksek frekanslı bir sinyal geçtiğinde, ferrit malzemede değişken manyetik alan oluşur. Bu alan, malzeme içinde histerezis kaybı ve girdap akımları yaratarak enerjinin ısıya dönüşmesini sağlar. Böylece gürültü sinyali zayıflatılır veya yok edilir.
- Düşük frekansta (DC): Empedans çok düşük olduğu için normal akım neredeyse hiç etkilenmez.
- Yüksek frekansta (MHz aralığı): Empedans dramatik şekilde artar ve gürültü bastırılır.
Ferrit boncuk, basit bir indüktör gibi düşünülebilir ancak doğrusal olmayan bir bileşendir. Empedansı akım, frekans ve sıcaklığa göre değişir.
Ferrit Boncuklar Ne İçin Kullanılır?
Ferrit boncukların en önemli görevi EMI/EMC (Elektromanyetik Uyumluluk) sorunlarını çözmektir. Başlıca kullanım alanları şunlardır:
- Anahtarlamalı güç kaynaklarından (SMPS) kaynaklanan gürültünün bastırılması
- USB, HDMI, Ethernet gibi veri kablolarındaki sinyal bozulmalarının önlenmesi
- Radyo frekanslı interferansın (RFI) azaltılması
- Hassas analog devrelerin (ses, sensör, ADC) dijital gürültüden korunması
- Cihazların CE, FCC gibi EMC standartlarını geçmesi
Kısaca, ferrit boncuklar hem cihazın kendi içindeki gürültüyü azaltır hem de dışarıya gürültü yayılmasını engeller.
Avantajları ve Dikkat Edilecek Noktalar
Avantajları:
- Ucuz ve küçüktür
- Kolay uygulanır
- Pasif bileşen olduğu için ekstra güç tüketmez
- Geniş frekans aralığında etkili olur
Dikkat Edilecekler:
- Yüksek akımlarda doygunluğa (saturation) ulaşabilir
- Yanlış ferrit malzemesi seçimi performansı düşürür (MnZn ve NiZn farklı frekans aralıkları için uygundur)
- Aşırı ısınma durumunda etkinlik azalır
Ferrit boncuklar, elektronik tasarımın en basit ama en etkili EMI çözümlerinden biridir. Özellikle güç hatlarında ve veri iletişim kablolarında kullanıldığında cihazların performansını ve elektromanyetik uyumluluğunu ciddi oranda artırır.
Proje geliştirirken veya mevcut bir cihazda gürültü sorunu yaşıyorsanız, doğru ferrit boncuk seçimiyle çoğu sorunu çözebilirsiniz.
Siz de ferrit boncuk kullanıyor musunuz? Hangi projelerde işe yaradığını yorumlarda paylaşın!
