Elektrik ve elektronik alanında en sık kullanılan ölçü aletlerinden ikisi voltmetre ve ampermetredir. Bu cihazlar devrelerde farklı elektriksel büyüklükleri ölçmek için kullanılır. Peki voltmetre ve ampermetre arasındaki fark nedir? Hangi durumlarda kullanılırlar ve devreye nasıl bağlanırlar?
Bu yazıda voltmetre ve ampermetrenin çalışma prensiplerini, bağlantı şekillerini ve aralarındaki temel farkları detaylı olarak inceleyeceğiz.
Voltmetre Nedir?
Voltmetre, bir elektrik devresindeki iki nokta arasındaki gerilim (voltaj) değerini ölçmek için kullanılan ölçü aletidir. Gerilim, elektrik enerjisinin bir noktadan diğerine hareket etmesini sağlayan potansiyel farktır.
Voltmetreler analog veya dijital yapıda olabilir. Günümüzde dijital multimetreler içerisinde voltmetre fonksiyonu yaygın olarak kullanılmaktadır.
Ampermetre Nedir?
Ampermetre, bir devreden geçen elektrik akımını ölçmek için kullanılan ölçü aletidir. Elektrik akımının birimi amper (A) olduğundan bu cihaz ampermetre olarak adlandırılır.
Tıpkı voltmetrelerde olduğu gibi analog ve dijital ampermetre çeşitleri bulunmaktadır.
Voltmetre ve Ampermetre Arasındaki Farklar
1. Ölçtükleri Elektriksel Büyüklük
Voltmetre ve ampermetre arasındaki en temel fark ölçtükleri büyüklüktür.
- Voltmetre gerilim (voltaj) ölçer.
- Ampermetre elektrik akımını ölçer.
Bir elektrik devresinin doğru analiz edilebilmesi için çoğu zaman hem gerilim hem de akım değerlerinin bilinmesi gerekir.

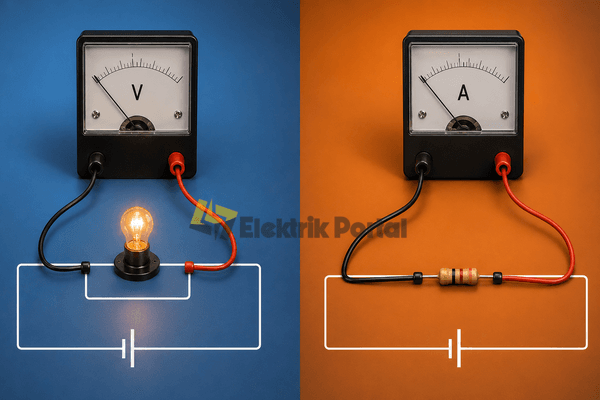

2. Devreye Bağlantı Şekli
Bu iki cihaz arasındaki önemli farklardan biri de devreye bağlanma yöntemidir.
Voltmetre Bağlantısı
Voltmetre ölçüm yapılacak elemanın uçlarına paralel olarak bağlanır. Böylece eleman üzerindeki gerilim düşümü doğru şekilde ölçülebilir.
Ampermetre Bağlantısı
Ampermetre ise ölçülmek istenen akımın tamamının üzerinden geçebilmesi için devreye seri olarak bağlanır.
Yanlış bağlantı yapılması ölçüm hatalarına ve bazı durumlarda cihazın zarar görmesine neden olabilir.
3. İç Direnç Özellikleri
Voltmetre ve ampermetre arasındaki en önemli teknik farklardan biri iç direnç değerleridir.
Voltmetrenin İç Direnci
İdeal bir voltmetrenin iç direnci sonsuz olmalıdır. Bu sayede ölçüm yapılan devreden akım çekmez ve devrenin çalışma koşullarını etkilemez.
Pratikte ise voltmetrelerin iç direnci çok yüksek olacak şekilde tasarlanır. Analog voltmetrelerde galvanometreye seri bağlanan yüksek değerli dirençler kullanılır. Bu dirençler genellikle megaohm seviyelerindedir.
Ampermetrenin İç Direnci
İdeal bir ampermetrenin iç direnci sıfır olmalıdır. Böylece üzerinden geçen akımda herhangi bir gerilim düşümüne neden olmaz.
Analog ampermetrelerde galvanometreye paralel olarak düşük değerli bir şönt direnç bağlanır. Bu şönt direnç, yüksek akımların büyük kısmını üzerinden geçirerek ölçüm yapılmasını sağlar.
Voltmetre ve Ampermetrenin Çalışma Prensibi
Analog voltmetreler ve ampermetreler temel olarak galvanometre adı verilen ölçü mekanizmasından türetilmiştir.
Galvanometre içerisinde hareketli bir bobin ve mıknatıs sistemi bulunur. Bobinden akım geçtiğinde oluşan manyetik alan, bobinin hareket etmesine neden olur. Bu hareket ibreye aktarılır ve ölçüm değeri gösterilir.
Voltmetrelerde yüksek seri direnç kullanılarak gerilim ölçümü yapılırken, ampermetrelerde düşük değerli şönt direnç yardımıyla akım ölçümü gerçekleştirilir.
Voltmetre ve Ampermetre Karşılaştırma Tablosu
| Özellik | Voltmetre | Ampermetre |
|---|---|---|
| Ölçtüğü büyüklük | Gerilim (V) | Akım (A) |
| Devre bağlantısı | Paralel | Seri |
| İç direnç | Çok yüksek | Çok düşük |
| İdeal iç direnç | Sonsuz | Sıfır |
| Kullanım amacı | Gerilim ölçümü | Akım ölçümü |
Voltmetre ve ampermetre, elektrik devrelerinde kullanılan en temel ölçüm cihazlarıdır. Voltmetre gerilimi ölçmek için paralel bağlanırken, ampermetre akımı ölçmek için seri bağlanır. Ayrıca voltmetrelerin iç direnci yüksek, ampermetrelerin ise oldukça düşüktür.
Bu temel farkları bilmek, elektrik ölçümlerinin doğru yapılması ve ölçüm cihazlarının güvenli kullanılması açısından büyük önem taşır.
